通风机负压是如何计算的?负压参数计算方法

本文关键词:通风机负压计算 丨 编辑作者:速吉通风 丨 发布时间:2018-06-13 21:59:42 丨 已阅读:

  要给一个车间或者仓库以及大棚等进行通风换气,就要了解通风机负压计算办法,有利于指导吸风口负压计算,以及局部通风选型计算,通过公式我们就能准确的计算出负压的计算办法,同时也能较快的了解负压通风静压与全压关系,所以速吉通风公司技术部工作人员与您一起探讨.

  静压,速压,全压关系,机外余压=风机全压-风柜各处理段阻力,送回风管一般按7~8Pa/m,90度弯头按10Pa/个来计算阻力经验公式:机外余压=风机全压-各处理段阻力风机功率(W)=风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)

  全压=静压+动压。风机马达功率(W)=风机功率(W)*130%= 风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)*130%

  例如一个100m高的防烟楼梯间要设置正压送风,(比如Rm取4.5Pa/m(砖砌,没有抹灰)) 100m x 4.5pa/m = 450pa + 50pa(余压) = 500pa 静压、动压、全压 在选择空调或风机时,通风机负压计算,通风机负压如何计算,常常会遇到静压、动压、全压这三个概念。根据流体力学知识,流体作用在单位面积上所垂直力称为压力。

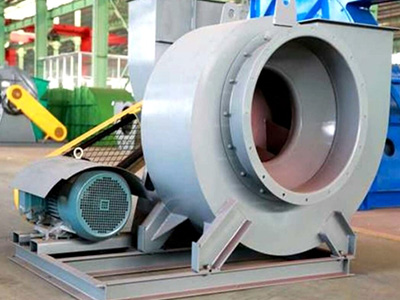

通风机负压计算

  当空气沿风管内壁流动时,其压力可分为静压、动压和全压,单位是 mmHg或 kg/m2或 Pa,我的法定单位是 Pa。

  a. 通风机负压计算,静压(Pi) 由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。计算时,以绝对真空为计算零点的静压称为绝对静压。以大气压力为零点的静压称为相对静压。空调中的空气静压均指相对静压。静压高于大气压时为正值,低于大气压时为负值。

  b. 通风机负压计算,动压(Pb) 指空气流动时产生的压力,只要风管内空气流动就具有一定的动压,其值永远是正的。

  c. 通风机负压计算,全压(Pq) 全压是静压和动压的代数和: Pq=Pi十Pb 全压代表 l m3气体所具有的总能量。若以大气压为计算的起点,它可以是正值,亦可以是负值。

  全压=静压+动压 动压=0.5*空气密度*风速^2 余压=全压-系统内各设备的阻力 比如:空调机组共有:回风段、初效段、表冷段、中间段、加热段、送风机段组成,各功能段阻力分别为:20Pa、80Pa、120Pa、20Pa、100、50Pa,机内阻力为290Pa,若要求机外余压为500Pa,刚送风机的全压应不小于790Pa.

  若要求机外余压为1100Pa,刚送风机的全压应不小于1390Pa,高余压一般为净化机组,风压的大小与电机功率的选择有关。一般应根据工程实际需要余压,高余压并不都是好事。

  空调机组或新风机组常将风机装在后,风机出口风速高,动压高,静压小,工程中常在出口处加装消声静压箱,降低动压,增加静压,同时起均流、消声作用。

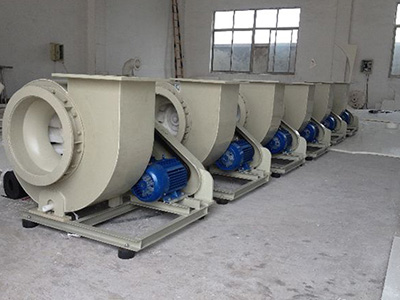

通风机负压计算

  一、通风机负压计算,通风机负压如何计算的工作参数,表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率h和转速n等。

  (一)风机(实际)流量Q风机的实际流量一般是指实际时间内通过风机入口空气的体积,亦称体积流量(无特殊说明时均指在标准状态下),单位为, 或。

  (二)风机(实际)全压Hf与静压Hs

  通风机负压计算,通风机负压如何计算的全压Ht是通风机对空气作功,消耗于每1m3空气的能量(N·m/m3或Pa),其值为通风机负压计算出口风流的全压与入口风流全压之差。在忽略自然风压时,Ht用以克服通风管网阻力hR和风机出口动能损失hv,即 Ht=hR+hV, 克服管网通风阻力的风压称为通风机的静压HS,PaHS=hR=RQ2因此Ht=HS+hV

  (三)通风机的功率

  通风机负压计算的输出功率(又称空气功率)以全压计算时称全压功率Nt,用下式计算:Nt=HtQ×10-3

  用通风机负压计算,通风机负压如何计算,输出功率,称为静压功率NS,即NS=HSQ×10—3 因此,风机的轴功率,即通风机的输入功率N(kW)或 式中ht、hS分别为风机折全压和静压效率。设电动机的效率为hm,传动效率为htr时,电动机的输入功率为Nm,则同类型风机在相似工况点的无因次系数、、和η是相等的。它们的压力H、流量Q和功率N与其转速n、尺寸D和空气密度ρ成一定比例关系,这种比例关系叫比例定律。

  通过了解通风机负压计算,通风机负压如何计算信息,我们能够较好的熟悉计算需要的改善通风降温各类情况.
